注： 1.光纖顏色代碼中規(guī)定了光纖的顏色排列。 2.S:短期；L:長期；L.T:松管 3.擠壓載荷：N/100mm；d：電纜直徑 4.GY：室外電纜；T：膠狀化合物；C8：圖8電纜；S：鋼帶鎧裝+聚乙烯外護套（A：鋁+聚乙烯護套）
機械和環(huán)境特性
| 項目 | 特性 | ||||||||||||
| 操作溫度 | -20℃?+ 60℃ | ||||||||||||
| 貯存溫度 | -40℃?+ 60℃ | ||||||||||||
| 護套材料 | PE; L：LSZH; 或其他 | ||||||||||||
|
零件 號 |
光纖 數(shù)量 |
外 直徑 （毫米） |
擱淺 單位 |
電纜 重量 （kg / km） |
拉伸載荷 | 擠壓負荷 | 彎曲半徑 | ||||||
|
S （N） |
L （N） |
S （N） |
L （N） |
S （mm） |
L （mm） |
||||||||
| GYTC8S（A）04XXP-BK | 4 | 10.2 / 24.0 | 五 | 250.0 | 9000 | 4000 | 3000 | 1000 | 20D | 10D | |||
| GYTC8S（A）06XXP-BK | 6 | 10.2 / 24.0 | 五 | 250.0 | 9000 | 4000 | 3000 | 1000 | 20D | 10D | |||
| GYTC8S（A）08XXP-BK | 8 | 10.2 / 24.0 | 五 | 250.0 | 9000 | 4000 | 3000 | 1000 | 20D | 10D | |||
| GYTC8S（A）12XXP-BK | 12 | 10.2 / 24.0 | 五 | 250.0 | 9000 | 4000 | 3000 | 1000 | 20D | 10D | |||
| GYTC8S（A）24XXP-BK | 24 | 10.2 / 24.0 | 五 | 250.0 | 9000 | 4000 | 3000 | 1000 | 20D | 10D | |||
| GYTC8S（A）36XXP-BK | 36 | 10.2 / 24.0 | 五 | 250.0 | 9000 | 4000 | 3000 | 1000 | 20D | 10D | |||
| GYTC8S（A）48XXP-BK | 48 | 11.5 / 25.5 | 6 | 270.0 | 9000 | 4000 | 3000 | 1000 | 20D | 10D | |||
| GYTC8S（A）72XXP-BK | 72 | 12.8 / 27.5 | 6 | 300.0 | 9000 | 3000 | 3000 | 1000 | 20D | 10D | |||
| GYTC8S（A）96XXP-BK | 96 | 14.6 / 31.5 | 8 | 390.0 | 10000 | 5000 | 3000 | 1000 | 20D | 10D | |||
| GYTC8S（A）144XXP-BK | 144 | 18.8 / 35.0 | 12 | 440.0 | 12000 | 6000 | 3000 | 1000 | 20D | 10D | |||

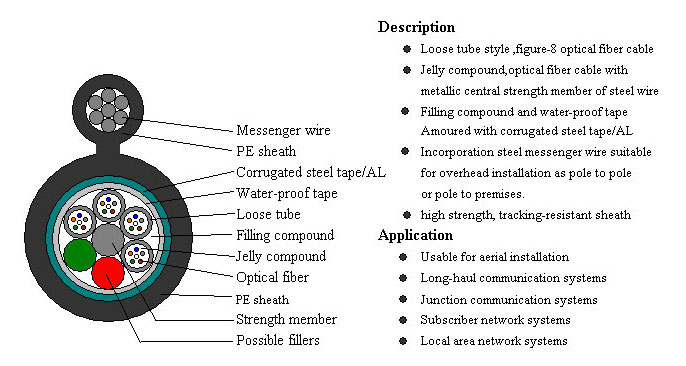

注：GYTC8S（A）表示圖8松套管金屬型架空光纜; XX表示光纖類型（09：SM; 62：62.5 / 125um; 50：50 / 125um）;
顏色代碼
|
BL-藍色
|
BR-布朗
|
重新紅色
|
PU-紫色
|
||||||||||
|
或 - 橙色
|
GY-格雷
|
BK-黑色
|
PI-粉紅色
|
||||||||||
|
GR-格林
|
WH-白色
|
YE-黃色
|
AQ- Aqua
|
||||||||||
